EC Insulator Jiangxi Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů suchého transformátoru 750 kva v Číně. S bohatými zkušenostmi jsme odhodláni nabízet vysoce kvalitní zakázkové služby. Neváhejte a velkoobchodně poskytujte prémiový suchý transformátor 750 kva vyrobený v Číně zde z naší továrny.
Představení produktu

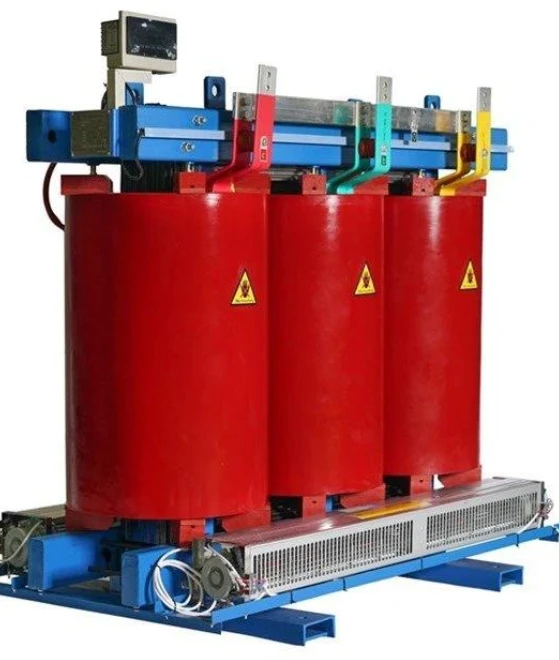

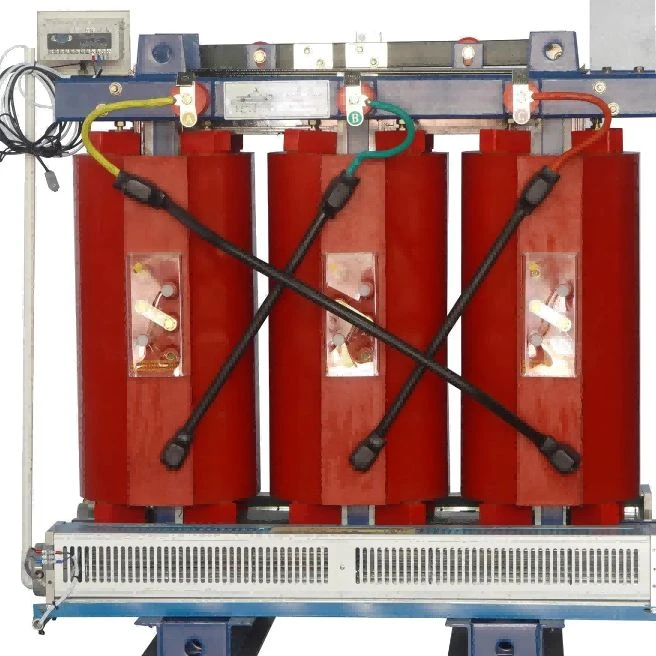

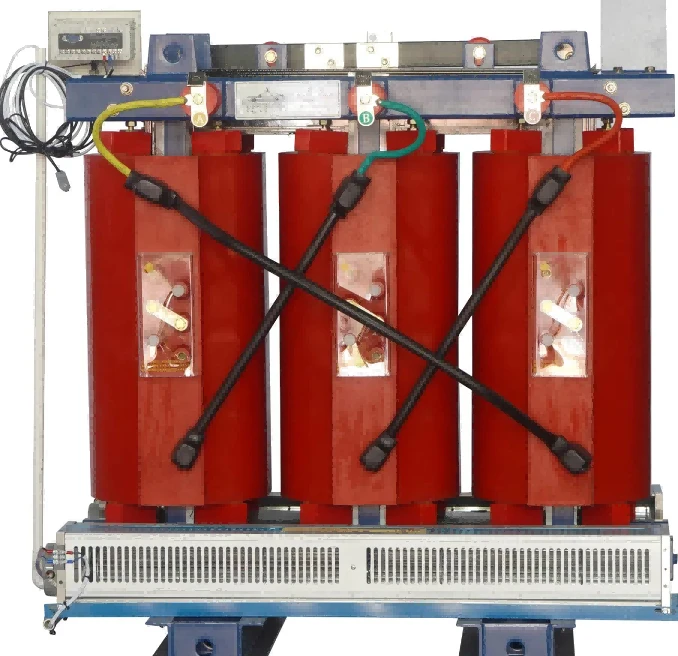

Transformátor suchého typu 750 kVA je běžně vybírán pro vnitřní rozvodné systémy, kde je pro průmyslová a komerční zařízení vyžadováno středně{1}}kapacitní napájení. Typické aplikace zahrnují výrobní závody, kancelářské budovy, nemocnice, datová centra a další projekty s vyhrazenými elektrickými místnostmi.
V mnoha instalacích je kapacita transformátoru určena více, než je aktuální potřeba energie. Ve fázi výběru jsou také přezkoumány charakteristiky zařízení, provozní plány, budoucí rozšíření zátěže a dostupný instalační prostor.
Použitím lité izolace z epoxidové pryskyřice namísto tekuté izolace se tento transformátor vyhýbá problémům s únikem oleje, které jsou běžně spojeny s jednotkami ponořenými v oleji. Pevná izolační struktura také snižuje běžnou údržbu související s kontrolou a výměnou oleje.
U suchého transformátoru 750 kVA je třeba před výrobou potvrdit elektrické parametry, jako je poměr napětí, frekvence, impedanční napětí a skupina připojení. Tyto detaily přímo ovlivňují konstrukci vinutí, teplotní výkon a kompatibilitu s distribuční sítí zákazníka.
Inženýrský design a hlavní vlastnosti
Výkon transformátoru závisí na koordinaci mezi magnetickým obvodem, uspořádáním vinutí a izolačním systémem.
Pro sestavu jádra se používají plechy z křemíkové oceli s orientací zrn{0}}. Během výroby je proces řezání a stav stohování pečlivě kontrolován, protože kvalita jádra má přímý vliv na-ztráty zatížení, provozní účinnost a akustický výkon.
Sekce vinutí používá měděné vodiče-bez obsahu kyslíku. Ve srovnání s běžnými materiály vodičů pomáhá měď se stabilní vodivostí udržovat přenosový výkon proudu za podmínek nepřetržitého zatížení. Konstrukce vinutí je také navržena s ohledem na mechanickou pevnost při zkratu-.
Po výrobě svitku se aplikuje proces vakuového odlévání epoxidové pryskyřice. Místo prostého pokrytí povrchu vinutí pryskyřice proniká do izolačních mezer a po vytvrzení vytváří kompaktní pevnou strukturu. V této fázi je důležitá kontrola vakua, stavu pryskyřice a vytvrzovací teploty.
Pro aplikace vyžadující monitorování provozního stavu lze na fáze vinutí instalovat teplotní čidla PT100. Údaje o teplotě shromážděné během provozu mohou pomoci personálu údržby identifikovat abnormální změny teploty v rané fázi.
Aplikace a podmínky instalace
Továrny s výrobním zařízením jsou jednou z běžných oblastí použití pro tento kapacitní rozsah. V takových projektech inženýři obvykle věnují pozornost startovacímu proudu motoru, kolísání zátěže a vlivu výkonové elektroniky.
Komerční budovy a veřejná zařízení mají často různé priority. Omezený prostor v elektrické místnosti, uspořádání ventilace, požadavky na hluk a předpisy o požární ochraně mohou ovlivnit konečný plán instalace.
Nemocnice a datová centra vyžadují stabilní elektrický provoz, protože mnoho připojených systémů nemůže tolerovat neočekávaná přerušení. Výběr transformátoru je proto zvažován společně s celkovým návrhem rozvodu energie.
Při plánování projektu by neměly být přehlíženy podmínky prostředí. Teplota, vlhkost, nadmořská výška a úroveň znečištění mohou ovlivnit koordinaci izolace a chladicí výkon, zejména v pobřežních oblastech nebo průmyslových oblastech.
Výrobní proces a kontrola kvality
Výroba začíná vstupní kontrolou materiálu. Před vstupem do dílny se kontrolují plechy ze silikonové oceli, měděné vodiče, epoxidové pryskyřice a izolační materiály.

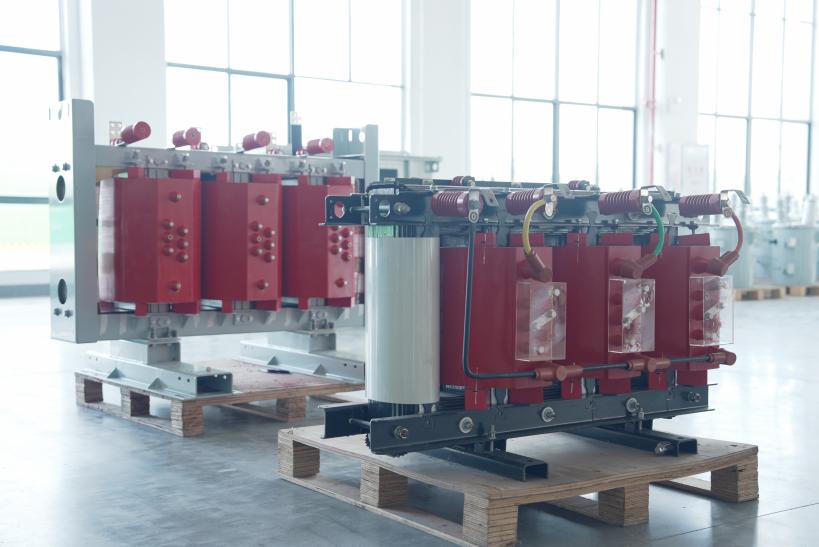

Po schválení materiálu pokračuje výrobní proces montáží jádra, výrobou svitků, úpravou izolace a konečnou montáží. Každý stupeň má své vlastní požadavky na ovládání, protože elektrický výkon závisí na přesnosti více výrobních kroků.
Vakuové lití je kritickou součástí výroby suchých transformátorů. Technici během procesu monitorují teplotu pryskyřice, podmínky vakua a dobu vytvrzování, aby udrželi konzistenci izolace v celé struktuře vinutí.
Před odesláním jsou hotové transformátory podrobeny továrnímu testování. Mezi standardní položky kontroly patří izolační odpor, odpor vinutí, poměr napětí, dielektrická odolnost a testy nárůstu teploty.
Výsledky testů jsou zaznamenávány spolu s výrobními dokumenty pro sledování kvality a kontrolu zákazníků.
Technické specifikace
|
Položka |
Popis |
|
Typ produktu |
Distribuční transformátor suchého typu |
|
Jmenovitá kapacita |
750 kVA |
|
Fáze |
Třífázový |
|
Frekvence |
50Hz / 60Hz |
|
Primární napětí |
Přizpůsobené |
|
Sekundární napětí |
Přizpůsobené |
|
Izolační systém |
Izolace z epoxidové pryskyřice |
|
Způsob chlazení |
Přirozené chlazení vzduchem (AN) |
|
Materiál jádra |
Silikonová ocel orientovaná na obilí- |
|
Navíjecí materiál |
Měď-bez obsahu kyslíku |
|
Třída izolace |
Třída F/H |
|
Monitorování teploty |
Senzory PT100 |
|
Použitelný standard |
IEC 60076 |
Další elektrické parametry, včetně impedančního napětí, vektorové skupiny a požadavků na kryt, jsou vyhodnoceny na základě podmínek projektu.
Řízení výroby a technická podpora
Řízení kvality se provádí v průběhu výrobního procesu, nikoli pouze ve fázi konečné kontroly.
Kontrola materiálu, kontrola procesu a elektrické testování jsou kombinovány, aby byla zachována konzistence mezi různými transformátorovými jednotkami. Zvláštní pozornost je věnována kvalitě izolace, přesnosti montáže a výsledkům zkoušek.
U mezinárodních projektů mohou zákazníci před instalací nebo schválením vyžadovat technické soubory. EC ISULATOR může připravit specifikace, výkresy, záznamy o zkouškách a další související dokumenty pro technickou kontrolu.
Komunikace během projektu se zaměřuje především na potvrzování technických detailů, aby se zabránilo rozdílům mezi počátečními informacemi o návrhu a finálním dodaným zařízením.
