EC Insulator Jiangxi Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů izolátorů přenosových vedení v Číně. S bohatými zkušenostmi jsme odhodláni nabízet vysoce kvalitní zakázkové služby. Neváhejte a poskytněte velkoobchodní prémiový izolátor přenosového vedení vyrobený v Číně zde z naší továrny.
Přehled produktu
V EC IZOLÁTOR, našeIzolátory přenosového vedeníjsou polymerní-izolační hardware určený pro nadzemní přenosové a distribuční sítě. Jako alternativa k tradičním porcelánovým a skleněným izolátorům zahrnuje tato produktová řada dvě hlavní skupiny: HDPE termoplastické plastové izolátory a HTV kompozitní izolátory ze silikonové pryže.
Obě polymerová řešení poskytují nižší hmotnost a lepší{0}}odolnost vůči nárazu ve srovnání s keramickými izolátory. Vlastnosti materiálu a scénáře použití se však značně liší. Plastové izolátory HDPE nabízejí nákladově-efektivní výkon pro rozvody středního-nízkého{5}}napětí. Silikonové pryžové kompozitní izolátory se vyznačují jedinečnou hydrofobní-schopností migrace, díky čemuž jsou ideální pro vysokonapěťové přenosy, pobřežní slanou-mlhu a prostředí s těžkým průmyslovým znečištěním.
Tuto kompletní sérii vyvážíme pro výstavbu nových nadzemních vedení a projekty renovace sítí do jihovýchodní Asie, na Střední východ, do Afriky a Latinské Ameriky.
Klíčové vlastnosti
Naše plastové izolátory přenosového vedení zahrnují dvě základní varianty produktu pro různé požadavky projektu.

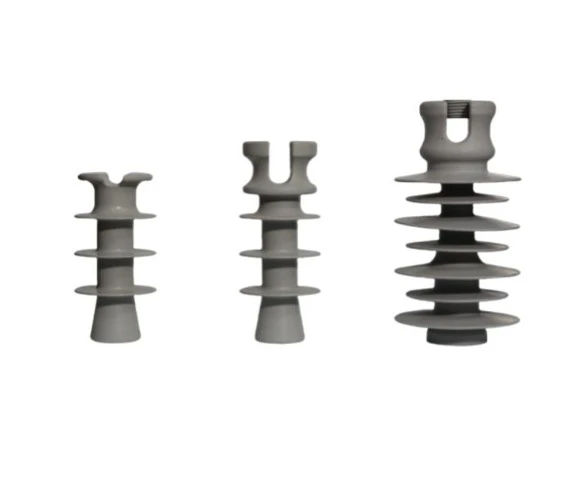

- HDPE termoplastický plastový izolátor: Vyrobeno z pevného termoplastického materiálu-polyethylenu s vysokou hustotou. Dobrá odolnost proti mechanickému nárazu a konkurenceschopná cena. Především pro distribuční sítě 10-35 kV. To anonemají hydrofobní-migrační výkon; akumulace znečištění zvýší riziko vzplanutí při silné kontaminaci.

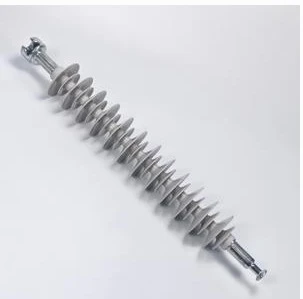

- Silikonový pryžový kompozitní izolátor: Skládá se z vysoce{0}}pevnostní FRP sklolaminátové-tyče s epoxidovým jádrem a integrálně-lisovaných přístřešků ze silikonové pryže HTV. Přestože je silikonová pryž zařazena do kategorie polymerních/plastových izolátorů, je spíše elastickým elastomerem než tvrdým plastem. Jeho hydrofobní-migrační funkce účinně omezuje svodový proud a zabraňuje-přeskoku znečištění, vhodný pro vysokonapěťová přenosová vedení 33 kV-220 kV.
Všechny plastové izolátory přenosového vedení zabraňují riziku křehkého lomu porcelánových nebo skleněných izolátorů. K dispozici jsou různé stupně mechanického zatížení od 25 kN do 160 kN, aby vyhovovaly různým podmínkám konstrukce stožárů a věží.
Technické specifikace
|
Hodnocení |
HDPE plastový izolátor |
Silikonový pryžový kompozitní izolátor |
|
Použitelný standard |
IEC 60383-2 |
IEC 61109 / IEC 62217 |
|
Třída jmenovitého napětí (kV) |
10 / 35 |
33 / 110 / 220 |
|
Specifikované mechanické zatížení SML (kN) |
25-70 |
70-160 |
|
Jmenovitá frekvence (Hz) |
50/60 |
50/60 |
|
Provozní teplota |
-40 stupňů ~ +80 stupňů |
-40 stupňů ~ +70 stupňů |
|
Materiál hlavního těla |
HDPE (polyetylen s vysokou hustotou, termoplastický tvrdý plast) |
ECR Fiberglass-Epoxidová tyč s jádrem + HTV silikonová pryž (elastomerová pryž) |
|
Konec-připojovacího materiálu |
Žárově pozinkovaná ocelová vložka- |
Žárově-galvanizovaná kovaná ocel |
|
Hydrofobní migrace |
Není k dispozici |
K dispozici |
|
Hlavní výhoda |
Nízká cena, lehkost, odolnost-otřesům |
Vynikající ochrana proti-znečištění na místech se slanou-mlhou a silným{2}}znečištěním |
Poznámka: Typy HDPE jsou většinou kolíkové-typy pro distribuci na tyč{1}}. Silikonové pryžové kompozitní izolátory jsou dlouhé-tyčové závěsné a tahové typy pro přenosové věže. Nelze je přímo zaměňovat.
Aplikace
Rozumný typ-výběr na základě provozního napětí, stupně znečištění a rozpočtu projektu zaručuje dlouhodobý- spolehlivý výkon.

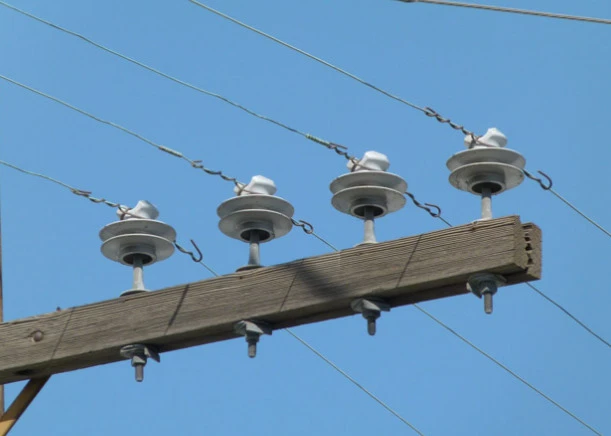

- HDPE plastový izolátor: Široce se používá pro 10-35 kV nadzemní distribuční sítě, instalace kolíkového typu-na sloup. Vhodné pro vnitrozemské městské a venkovské tratě s obecnými úrovněmi znečištění.Nedoporučuje se pro silné slané-mlžné pobřežní oblasti a vysokonapěťové přenosové aplikace.
- Silikonový pryžový kompozitní izolátor: Používá se pro 33-220 kV závěsné šňůry nadzemního přenosu, napínací šňůry a vývodové svorky rozvodny. Perfektní volba pro pobřežní solné-mlžné zóny, průmyslové oblasti se silným-znečištěním a vysokohorské nadzemní vedení.
Poznámka: Standardní plastové izolátory přenosového vedení jsou navrženy pro venkovní stropní scénáře. Pro provozní podmínky-námrazové vrstvy vyberte profil proti-námrazové boudě nebo podle toho upgradujte povrchovou vzdálenost.
Konstrukce a design
Tato řada izolátorů přenosových vedení je vyvinuta pro dlouhodobý-provoz ve venkovní síti.
- HDPE plastový izolátor: Jednodílné-vstřikované-hlavní tělo z HDPE, osazené žárově-pozinkovanou ocelovou vložkou pro montáž na sloup. Uvnitř izolátoru není žádná vnitřní FRP jádrová tyč.
- Silikonový pryžový kompozitní izolátor: Zátěžová-sklolaminátová ECR-tyč s epoxidovým jádrem, plně obalená integrálně-lisovaným pouzdrem HTV ze silikonové pryže. Kovové koncovky jsou hydraulicky nalisovány na jádrovou tyč pro zajištění stabilního mechanického spojení.
Všechny konstrukční rozměry jsou v souladu s normami IEC pro nadzemní vedení. Většinu stávajících tyčových a věžových armatur lze přizpůsobit pro projekty modernizace linky.
Standardy a testování
Naše izolátory přenosového vedení splňují odpovídající mezinárodní normy IEC: IEC 60383-2 pro plastové izolátory z HDPE; IEC 61109 a IEC 62217 pro silikonové kompozitní izolátory.
Provádíme komplexní dávkové testy nad rámec základních standardních požadavků, včetně mechanického zátěžového testu při selhání, výkonové-frekvence a výdržného napětí bleskových impulsů, testu sledovacího odporu a hardwarové kontroly tloušťky zinkování. Pro každou výrobní šarži jsou vystaveny protokoly o továrních zkouškách. Testy svědků třetích-stran lze uspořádat na žádost zákazníka s prodlouženou-dobou.
Volitelné konfigurace a přizpůsobení
Podmínky umístění projektu v mřížce se výrazně liší, je podporováno více vlastních možností.
- Různé stupně mechanického zatížení a přizpůsobená povrchová vzdálenost pro-místa s vysokým znečištěním
- Pro HDPE izolátor: různé velikosti závitů kolíků, aby odpovídaly hardwaru pro instalaci tyče
- Pro silikonový kaučukový kompozitní izolátor: různé typy zakončení- (koule-a-zásuvka, vidlice, jazyk), přístřešky proti-ptákům a aerodynamické přístřešky proti-ledu
- Silikonové pryžové kompozitní izolátory s hodnocením DC- pro projekty HVDC, podléhají interní technické kontrole.
Balení a dodání
Přijímáme odlišná řešení balení pro dva dílčí{0}}produkty pro přepravu na dlouhé{1}}vzdálenosti do zámoří.
- Plastové izolátory z HDPE: balené v kartonech nebo překližkových přepravkách, aby se zabránilo poškrábání povrchu během přepravy.
- Silikonové kaučukové kompozitní izolátory: vyztužené dřevěné přepravky s PE obalem k ochraně silikonových přístřešků a kovových koncovek proti nárazu.
Odpovídající montážní materiál lze dodat společně. Označení modelu, jmenovitého napětí a mechanické zátěže je vytištěno na každé jednotce. Standardní dodací lhůta pro objednávku kontejneru-: 25–35 dní po vkladu. Vzorové objednávky mohou být dokončeny do 7-12 pracovních dnů.
