EC Insulator Jiangxi Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů horních uzávěrů v Číně. S bohatými zkušenostmi jsme odhodláni nabízet vysoce kvalitní zakázkové služby. Neváhejte a velkoobchodní prémiový režijní uzávěr vyrobený v Číně zde z naší továrny.

Přehled produktu

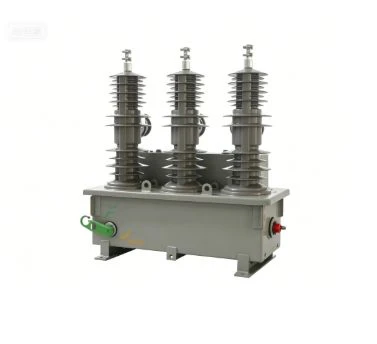

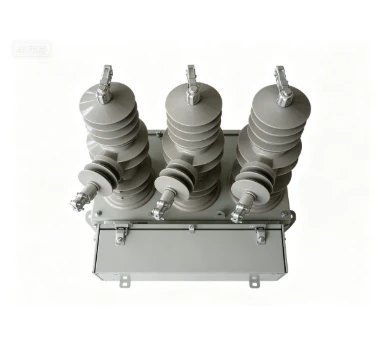

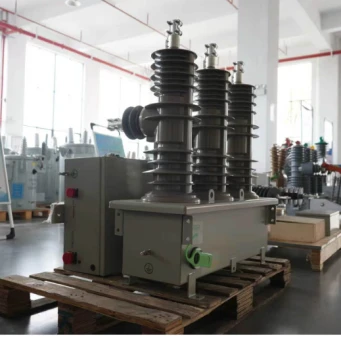

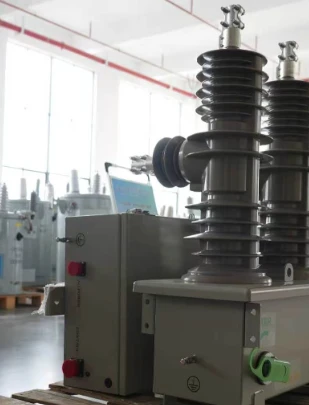

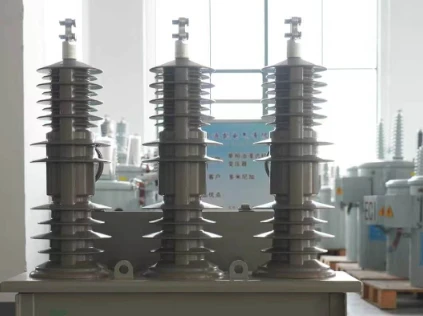

Naše zpětné uzávěry řady ZCR-OH jsou vyhrazené ochranné jednotky pro nadzemní rozvody. Toto zařízení bylo navrženo pro-polní podmínky, včetně znečištění, koroze-solnou mlhou a mechanického zatížení, a nabízí spolehlivou ochranu pro distribuční sítě-na sloupech. Dokáže detekovat chyby, izolovat vadné sekce a automaticky obnovit napájení, čímž účinně zkracuje dobu-výpadku napájení pro koncové-uživatele. Tato řada je široce používána pro projekty ochrany nadzemních rozvodů.

Klíčové vlastnosti

Tato kompletní jednotka je vyvinuta speciálně pro montáž-na sloup. Skládá se z vakuových zhášedel, bi-stabilních permanentních-magnetických aktuátorů a mikroprocesorových-inteligentních ovladačů, které jsou všechny sestaveny v uzavřených skříních odolných vůči povětrnostním vlivům-. Kryt odolá extrémním teplotním změnám, vlhkosti a mechanickému namáhání z provozu v terénu. Jeho vestavěná-logika opětovného zavírání rozlišuje přechodné poruchy od trvalých poruch. Pokud dojde k trvalé poruše, opětovný uzávěr se uzamkne, aby se zabránilo opakovanému poškození síťových aktiv. Podle technických specifikací dosahuje jeho mechanická odolnost 10 000 provozních cyklů.

Technické specifikace

Hodnocení	Pevné dielektrikum
Hodnocení	15,5 kV	27 kV	38 kV
Použitelný standard	IEC 62271-111/ANSI C37.60
Jmenovité napětí (kV)	15.5	27	38
Jmenovitý proud (A)	800	800	800
Jmenovitá frekvence (Hz)	50/60
Jmenovitý krátkodobý-výdržový proud (kA)	16/3s

Jmenovitý výrobní proud (kAp)	40/41.6
Jmenovité výkonové frekvenční výdržné napětí (kV)	50	60	70
Impulsní výdržné napětí (kV)	110	150	170
Mechanická odolnost (krát)	10,000
Přerušující médium	Vakuum
Operační mechanismus	Ruční nebo bi-stabilní magnetický aktuátor
Materiál pouzdra	HCEP

Aplikace

Rozumné uspořádání zařízení zlepšuje celkový výkon ochrany sítě. Typické montážní polohy zahrnují místa dělení vedení, odbočky napáječe, přechodové úseky vedení a uzly automatizace distribuce. Když dojde k poruše, bude izolován pouze vadný segment a zbývající zdravé úseky vedení zůstanou pod napětím. Tento opětovný uzávěr je upřednostňovaným řešením pro dlouhé venkovské nadzemní podavače, kde je kritická rychlá lokalizace poruchy. Poznámka: Tento model je optimalizován pro scénáře-montáže na sloup. Před aplikací na podzemní kabelové systémy musí být provedeno dodatečné technické posouzení.

Konstrukce/design

Řada ZCR-OH využívá skutečné-provozní podmínky staveniště jako základní vstupní návrh. Vakuová zhášedla, permanentní-magnetické akční členy a řídicí moduly jsou umístěny uvnitř utěsněných skříní-odolných vůči povětrnostním vlivům, aby odolávaly prachu, vlhkosti a kolísání teplot podél napájecích koridorů. Montážní konstrukce se shodují se standardními závěsnými tyčemi bez speciálních úprav. Pouzdra HCEP poskytují stabilní venkovní izolační výkon pro dlouhodobý-provoz v terénu.

Standardy a testování

Normy pro nadzemní zařízení IEC 62271-111 a ANSI C37.60 stanoví rámec shody. Testování specifické nad hlavou ověřuje výkon v podmínkách prostředí nad hlavou, včetně extrémních teplot, vystavení vlhkosti a mechanickému zatížení. Důraz na testování zahrnuje režijní odolnost a ověřování spolehlivosti.

Volitelné konfigurace/přizpůsobení

Rozsáhlé možnosti přizpůsobení řeší požadavky režijních aplikací. Mezi dostupná vylepšení patří různé konfigurace montáže do stropu, komunikační rozhraní a specifická{1}}nastavení ochrany. Flexibilita konfigurace podporuje přizpůsobení různým typům venkovních vedení a podmínkám venkovního prostředí.

Balení a dodání

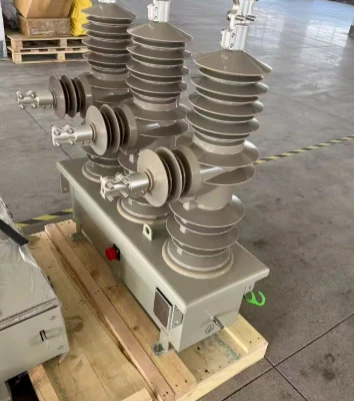

Jednotky jsou baleny ve vyztužených dřevěných bednách vhodných pro-námořní přepravu na dlouhé vzdálenosti. Obal odolný proti nárazům- chrání vnitřní součásti před poškozením během přepravy. Každá dodávka obsahuje kompletní instalační-hardware pro montáž na sloup. Parametry ochrany jsou před-konfigurovány ve výrobě na základě dat zákaznických projektů, aby se snížilo-pracovní zatížení při uvádění do provozu na místě.

FAQ - Line Recloser Časté dotazy

9.1 Základní pojmy

Otázka: Čím se zařízení pro opětovné uzavření vedení liší od jiných zařízení na-ochranu vedení?

Odpověď: Hlavní rozdíl spočívá v chování autonomního opětovného zavírání a uzamčení-. Konvenční jističe obecně vyžadují ruční reset po vypnutí. Opětovný uzávěr ZCR-SD funguje nezávisle: při přechodných poruchách se pokouší obnovit napájení a při trvalých poruchách trvale uzamkne vadnou část. Sníží se tím pracovní zátěž ručních{5}}zásahů pro vzdálené-sítě.

Otázka: Jak znovuzavírače vedení koordinují své ochranné sekvence?

Odpověď: Přijímá stupňovitou logiku opětovného uzavření. Rychlý-opětovné zavírání probíhá jako první, aby se odstranily přechodné poruchy. Pokud porucha přetrvává, spustí se zpožděné cykly opětovného zapnutí. To vyvažuje-kontinuitu napájení a požadavky na bezpečnost zařízení.

9.2 Technické provedení

Otázka: Co udržuje funkci opětovného uzavření během-přerušení napájení?

Odpověď: Tato řada využívá technologii vlastního-sběru energie-. Odebírá pracovní energii přímo z živých-vodičů vedení. I při plném-výpadku-sítě zůstávají funkce monitorování a ochrany aktivní a není potřeba žádné externí externí napájení.

Otázka: Jaké izolační systémy jsou použity pro tyto znovuuzavírače linky?

Odpověď: U této řady je použita pevná-dielektrická izolace. Poskytuje stabilní dielektrický výkon v různých venkovních podmínkách. Na rozdíl od plynových-alternativ plněných plynem, pevná-izolační konstrukce eliminuje{5}}plnění plynem a pravidelnou údržbu-monitorování tlaku.

Otázka: Dokážou tyto znovuzavírače zvládnout vedení s obousměrným tokem energie?

A: Ano. Zařízení je vybaveno logikou směrové-ochrany a přizpůsobuje se sítím integrovaným s distribuovanými generátory a obnovitelnými-zdroji energie. Identifikuje obousměrný tok energie a provádí odpovídající ochranné akce k udržení bezpečnosti koordinace sítě.

Otázka: Jaké je hlavní omezení při použití tohoto přípravku pro opětovné uzavření v silně znečištěných pobřežních oblastech?

Odpověď: Přestože pouzdra HCEP poskytují dobrý-výkon proti znečištění, zákazníci by měli zkontrolovat povrchovou vzdálenost s ohledem na místní-požadavky na úroveň znečištění. U pobřežních lokalit se silnou-solnou-mlhou mohou být vyžadována další externí opatření proti-znečištění.

9.3 Instalace a údržba

Otázka: Co zjednodušuje instalaci na místě podél tras elektrického-vedení?

Odpověď: Továrně-před{1}}kalibrované parametry ochrany a integrovaný řídicí hardware omezují-práce při uvádění do provozu. Opětovný uzávěr podporuje standardní-metody montáže na tyč, takže stavební týmy mohou dokončit montáž efektivně.

Otázka: Jaké jsou funkce-související s údržbou tohoto znovuzavírače?

Odpověď: Díky permanentním-magnetickým pohonům a pevné-dielektrické izolační struktuře není nutná pravidelná pravidelná údržba. To pomáhá snížit náklady na celý-životní-cyklus provozu distribučních-síťových projektů.

9.4 Standardní soulad

Otázka: Které normy platí pro certifikaci produktu?

Odpověď: Řada ZCR-SD je certifikována podle IEC 62271-111 a ANSI/IEEE C37.60. Kromě základních standardů elektrického-výkonu jsou splněny také příslušné environmentální-specifikace testů a požadavky na-kybernetickou{7}}bezpečnost sítě, aby bylo dosaženo shody v plném rozsahu.
