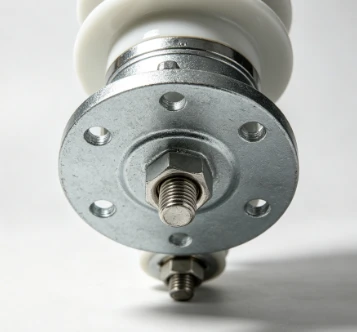

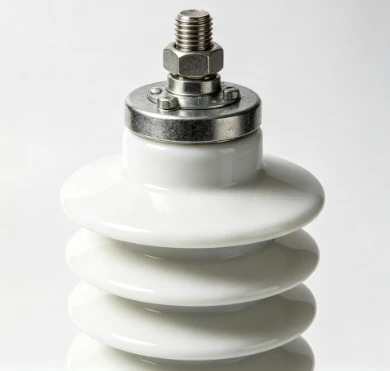

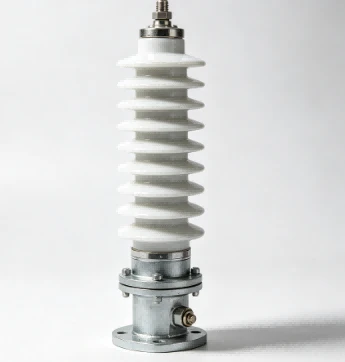

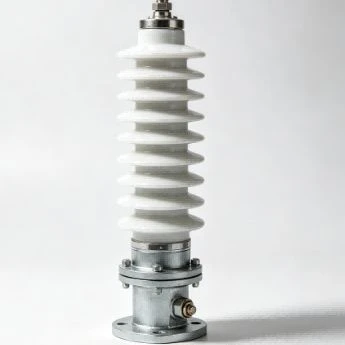

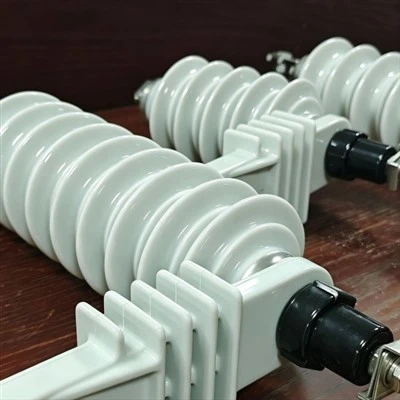

Porcelánová přepěťová ochrana vysokého napětí

Porcelain Insulator Arrester se používá hlavně ve venkovních sítích vysokého napětí- k ochraně transformátorů, rozvoden a nadzemních energetických zařízení před impulsy blesku a spínacím přepětím.

V mnoha energetických projektech vyžaduje výběr svodiče více pozornosti než přizpůsobení napětí systému. Místo instalace, úroveň znečištění, koordinace izolace a typ chráněného zařízení, to vše může ovlivnit konečný návrh. Porcelánové pouzdro je i nadále vybíráno pro aplikace, kde je důležitá mechanická pevnost a-dlouhodobá venkovní izolace.

Řada CA pokrývá jmenovitá napětí od 3 kV do 54 kV a je vyráběna podle požadavků IEC 60099-4 pro svodiče přepětí na bázi oxidů kovů.

Konzistentní výkon závisí na pečlivé kontrole materiálů, zpracování a výstupní kontrole.

Před výrobou jsou porcelánová pouzdra, odporové prvky ZnO, kovové fitinky a těsnicí součásti kontrolovány podle technických požadavků. Porcelánové díly jsou tvarovány a slinovány za kontrolovaných podmínek, aby se dosáhlo požadované mechanické pevnosti a izolačních vlastností. Prvky ZnO jsou před montáží testovány, aby se ověřil jejich elektrický výkon.

Po dokončení montáže jsou hotové svodiče kontrolovány rutinními elektrickými zkouškami, včetně měření zbytkového napětí, ověření izolace a zkoušky odolnosti proti kmitočtu. Tyto postupy pomáhají potvrdit konzistenci produktu před odesláním.

U projektů se speciálními instalačními podmínkami lze provést úpravy rozměrů pouzdra, montážní konstrukce, uspořádání svorek a povrchové vzdálenosti. Informace, jako je napětí systému, prostředí instalace a podmínky znečištění, umožňují konfiguraci produktu lépe odpovídat skutečné aplikaci.
