EC Insulator Jiangxi Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů distribučních porcelánových bleskojistek v Číně. S bohatými zkušenostmi jsme odhodláni nabízet vysoce kvalitní zakázkové služby. Neváhejte a velkoobchodní prémiovou distribuci porcelánového bleskojistky vyrobené v Číně zde z naší továrny.

Představení produktu

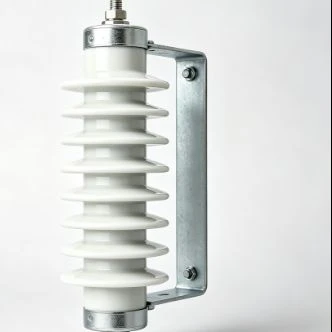

Distribuční porcelánový lapač bleskůse používá především v distribučních sítích vysokého napětí 10 kV, 24 kV a 35 kV-k ochraně transformátorů, venkovních vedení a venkovních elektrických zařízení před bleskovými impulsy a spínacími přepětími. Výrobek využívá porcelánovou izolační strukturu spolu s technologií varistoru oxidu zinečnatého (ZnO), díky čemuž je vhodný pro venkovní napájecí systémy, kde je důležitá mechanická pevnost a spolehlivost izolace.

Popis produktu

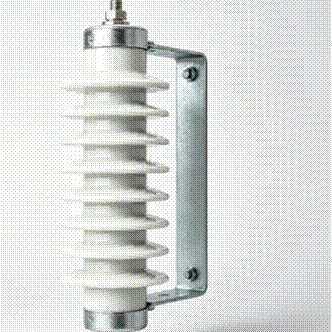

TheDistribuční porcelánový lapač bleskůsestává z porcelánového pouzdra, silikonové pryžové těsnící struktury a vnitřních varistorových prvků z oxidu zinečnatého (ZnO). Porcelánová část podporuje vnitřní komponenty a udržuje izolační vzdálenost, zatímco prvky ZnO zvládají elektrickou odezvu během abnormálních napěťových podmínek.

Při normálním provozním napětí zůstává ZnO varistor ve stabilním stavu s omezeným svodovým proudem. Když dojde k bleskovému impulsu nebo spínacímu přepětí, jeho odporová charakteristika se rychle změní, což umožní vybití rázového proudu přes zemnící cestu. Tento proces pomáhá snižovat zbytkové napětí na transformátorech, rozvodech a dalších připojených zařízeních.

Pro venkovní distribuční aplikace vyžaduje výběr modelu svodiče uvažování nad jmenovitým napětím. Místo instalace, úroveň znečištění, požadavky na izolaci a místní klimatické podmínky mohou ovlivnit konečnou konfiguraci. TheDistribuční porcelánový lapač bleskůse běžně používá u distribučních transformátorů,-systémů montovaných na sloup, venkovních rozvaděčů a nadzemních elektrických sítí, kde je preferována porcelánová izolace.

Úvahy o výběru

Různá provozní prostředí mohou vyžadovat různé konfigurace svodiče, dokonce i v rámci stejné napěťové třídy.

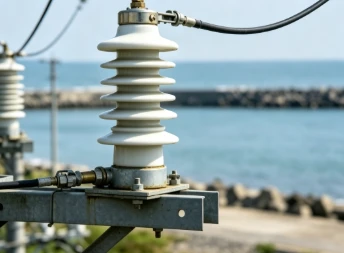

Například zařízení instalovaná v pobřežních oblastech může čelit solné mlze a vyšším úrovním kontaminace, což zvyšuje požadavek na izolační vzdálenost. Průmyslová místa s prachem nebo chemickým znečištěním mohou také vyžadovat další pozornost věnovanou těsnicím vlastnostem a povrchové vzdálenosti.

Během hodnocení projektu se obvykle společně kontrolují faktory, jako je napětí systému, trvalé provozní napětí, poloha instalace a typ chráněného zařízení. Správný výběr pomáhá zajistit, aby svodič odpovídal skutečným podmínkám distribuční sítě.

Technické parametry

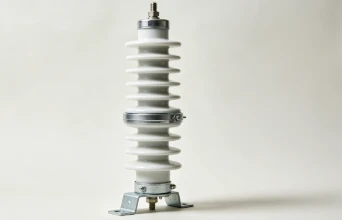

product-342-220

Položka	Model 10kV	Model 24kV	Model 35kV
Jmenovité napětí systému	10 kV	24 kV	35 kV
Jmenovité napětí svodiče (Ur)	17 kV	34 kV	51 kV
Trvalé provozní napětí (Uc)	13,6 kV	27,2 kV	40,8 kV
Referenční napětí při 1mA DC (U1mA)	Větší nebo rovno 24,2 kV	Větší nebo rovno 48,0 kV	Větší nebo rovno 72,5 kV
Jmenovitý vybíjecí proud	5 kA (8/20 μs)	5 kA (8/20 μs)	5 kA (8/20 μs)
Zbytkové napětí impulsního blesku (5 kA)	Menší nebo rovno 45 kV	Menší nebo rovno 85 kV	Menší nebo rovno 134 kV
Strmý proud Impulsní Zbytkové napětí	Menší nebo rovno 51,8 kV	Menší nebo rovno 97,8 kV	Menší nebo rovno 154,1 kV
Výkonová frekvence Odolné napětí	42kV/1min	84kV/1min	128kV/1min
Vnější izolační materiál	Porcelánový návlek s vysokou{0}}pevností	Porcelánový návlek s vysokou{0}}pevností	Porcelánový návlek s vysokou{0}}pevností
Těsnicí materiál	Silikonová guma	Silikonová guma	Silikonová guma
Vnitřní struktura	ZnO varistor bez mezer, plně utěsněný	ZnO varistor bez mezer, plně utěsněný	ZnO varistor bez mezer, plně utěsněný
Plazivá vzdálenost	38 mm/kV standardní, 45 mm/kV volitelně	38 mm/kV standardní, 45 mm/kV volitelně	38 mm/kV standardní, 45 mm/kV volitelně
Provozní teplota	-40 stupňů ~ +65 stupňů	-40 stupňů ~ +65 stupňů	-40 stupňů ~ +65 stupňů
Použitelný standard	IEC 60099-4 / GB 11032	IEC 60099-4 / GB 11032	IEC 60099-4 / GB 11032

Řízení výroby

Elektrická konzistence varistorových prvků ZnO a kvalita komponentů porcelánové izolace jsou důležitými faktory při výrobě.

Před montáží jsou vstupní materiály, jako jsou porcelánové návleky, ZnO prvky, kovové armatury a těsnicí díly, zkontrolovány, aby se potvrdil vzhled, rozměry a základní požadavky na výkon. Varistorové prvky ZnO jsou před instalací podrobeny kontrole elektrických charakteristik, aby byla zachována konzistence mezi výrobními šaržemi.

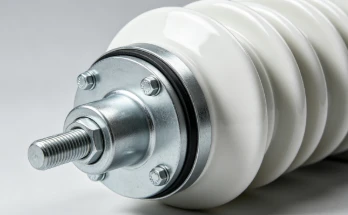

Při montáži se instalují vnitřní komponenty dle technických požadavků, následuje těsnící úprava pro snížení rizika vnikání vlhkosti do vnitřní konstrukce. Pozornost je věnována kvalitě spojení a spolehlivosti těsnění, protože tyto faktory přímo ovlivňují výkon venkovních služeb.

Hotové svodiče procházejí před odesláním elektrickým testem, včetně kontroly svodového proudu, ověření izolace a souvisejících kontrol výkonu. Záznamy testů jsou udržovány pro podporu sledování produktů a hodnocení zákazníků.

Možnosti přizpůsobení

Standardní modely mohou splňovat většinu aplikací distribuční sítě, zatímco některé projekty mohou vyžadovat úpravy podle podmínek instalace.

Dostupné přizpůsobení zahrnuje:

Úprava plazivé vzdálenosti pro různé úrovně znečištění;

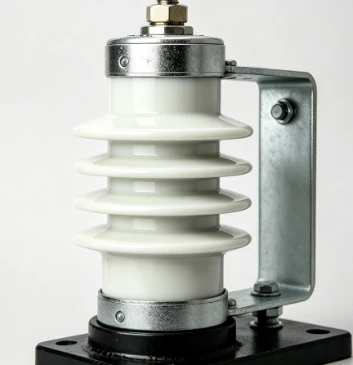

Úprava montážní konstrukce;
Změny uspořádání terminálů;
požadavky na označování a identifikaci výrobků;
Exportní obalová řešení.

Zákazníci mohou poskytnout parametry systému, informace o instalaci nebo technické výkresy. Konfigurační doporučení pak mohou být vytvořena na základě skutečných požadavků aplikace.
