EC Insulator Jiangxi Co., Ltd. je jedním z nejspolehlivějších výrobců a dodavatelů elektrokeramických svodičů přepětí v Číně. S bohatými zkušenostmi jsme odhodláni nabízet vysoce kvalitní zakázkové služby. Neváhejte a velkoobchodně poskytujte prémiový elektrokeramický svodič přepětí vyrobený v Číně zde z naší továrny.
Přehled produktu

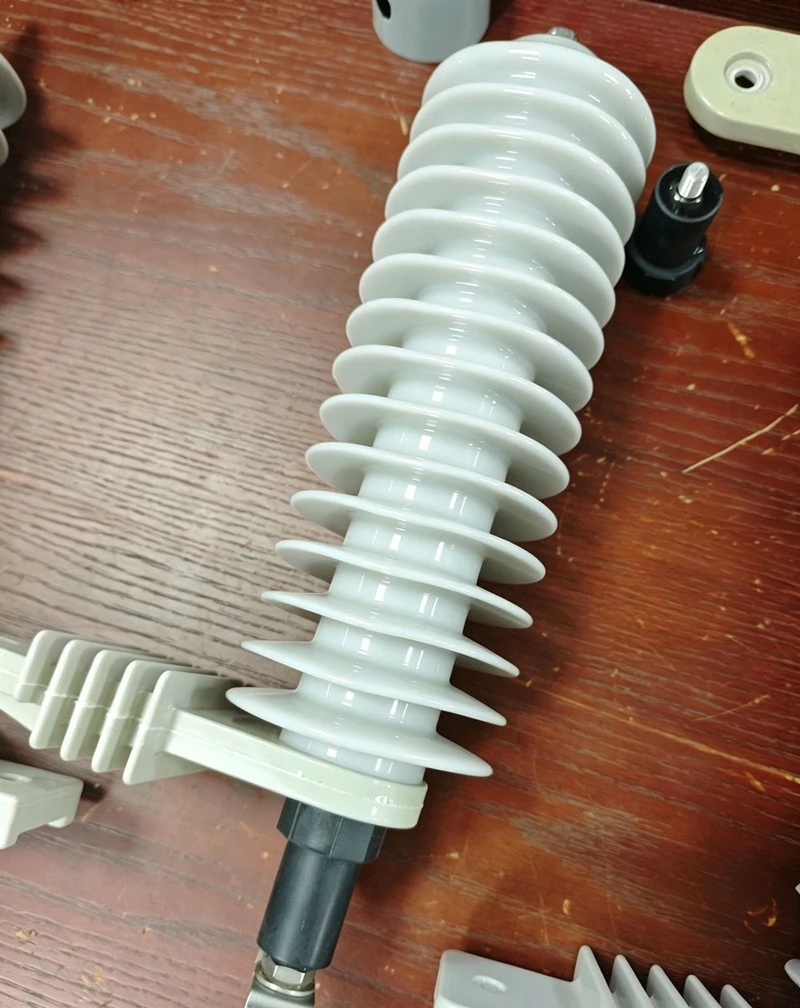

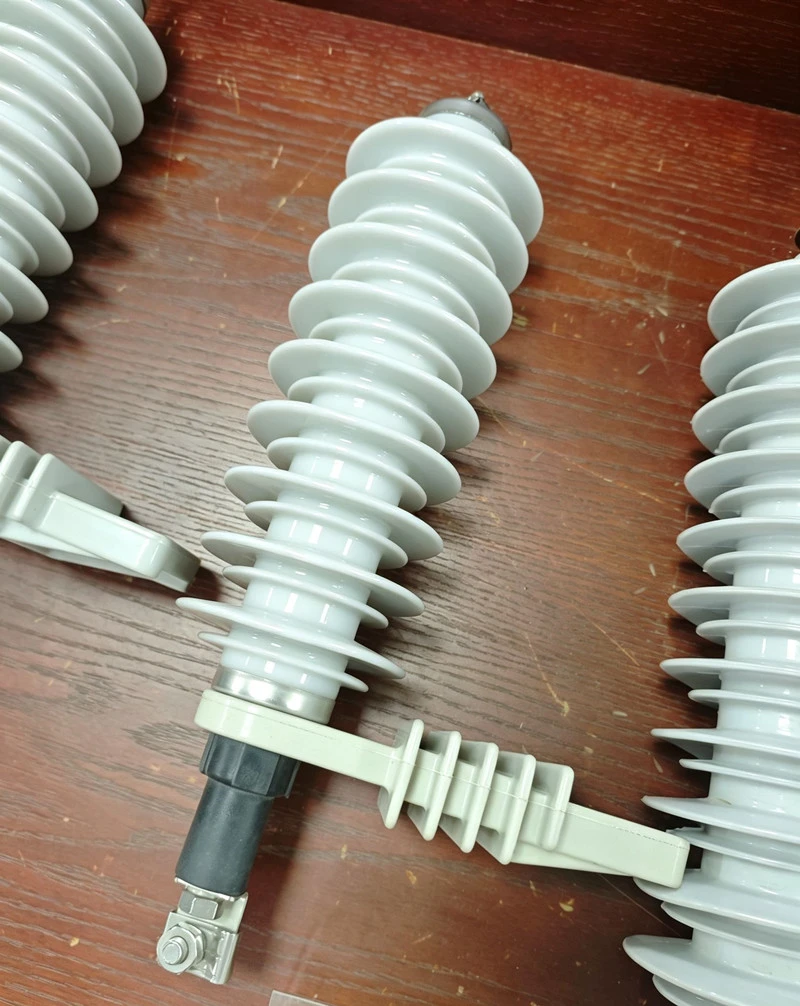

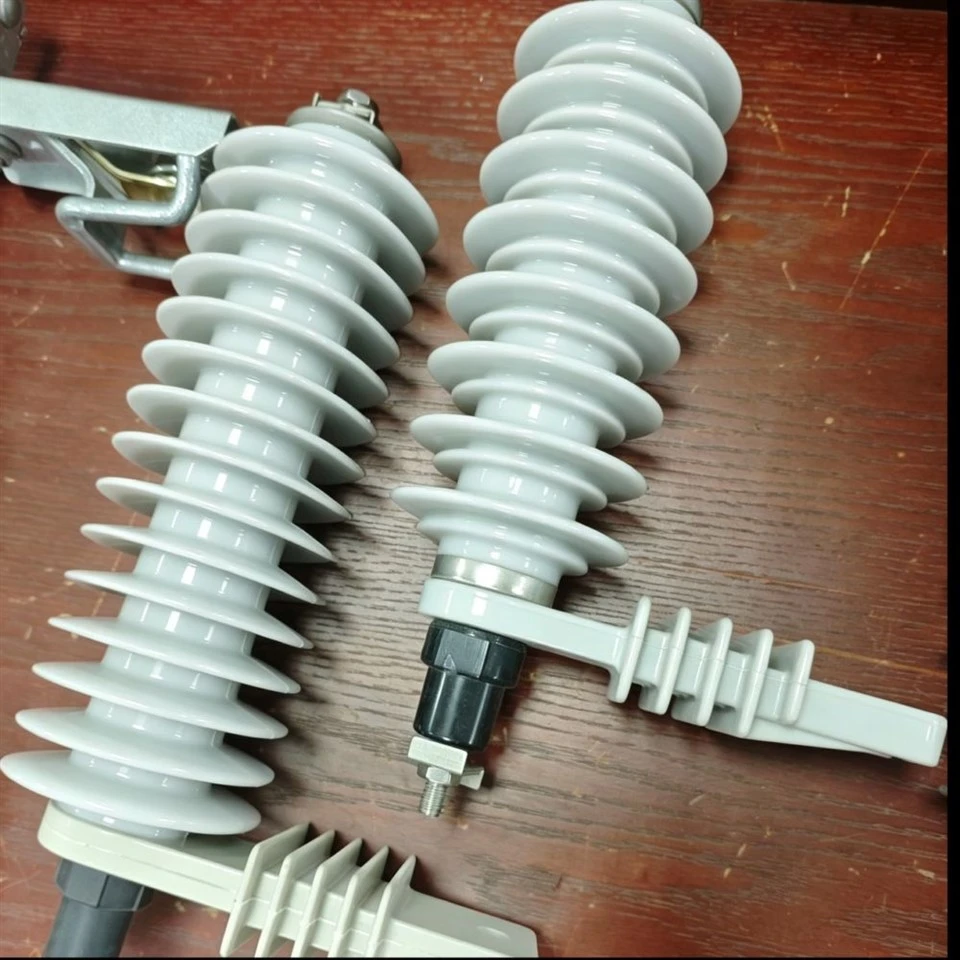

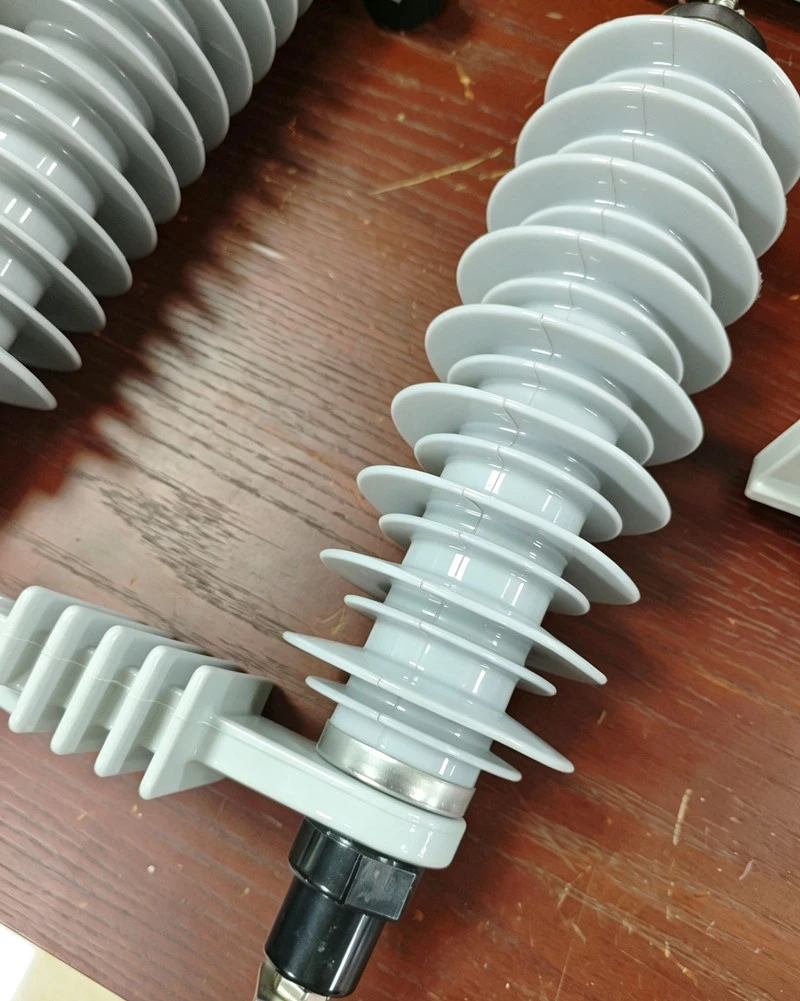

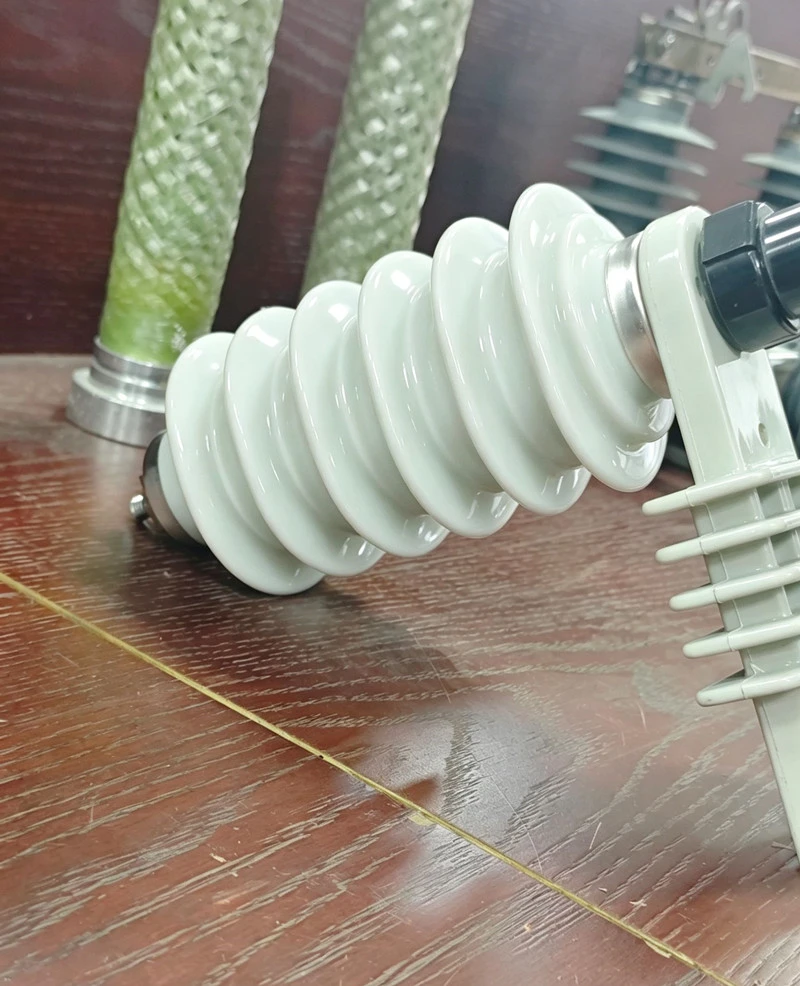

Tento elektrokeramický svodič přepětí využívá naskládané varistorové disky z oxidu zinečnatého utěsněné ve vysokoteplotním sintrovaném keramickém pouzdru pro potlačení bleskových rázů a spínacího přepětí. Při normálním síťovém provozním napětí si jednotka zachovává dobrý izolační stav. Když se objeví náhlé napěťové rázy, jádro z oxidu zinečnatého se rychle změní na vodivé a odkloní rázový proud do země.
Ve srovnání s polymerovými pojistkami poskytují keramické pláště lepší ochranu proti stárnutí-za venkovních podmínek. I tak je keramický materiál od přírody křehký; hrubé zacházení během přepravy a-instalace na místě je hlavní příčinou poškození produktu. Plně utěsněný design omezuje pravidelnou údržbu, přesto jsou nutné pravidelné vizuální kontroly. Hromadění prachu a dlouhodobá{5}}eroze prostředí mohou způsobit skryté chyby, pokud jsou ignorovány.
Klasifikace produktu a praktické použití
Poznámky k aplikaci
2.1 Typ distribuce
Tento kompaktní, lehký model se běžně instaluje na venkovské a příměstské distribuční sloupy spolu s transformátory-namontovanými na sloupech. Opatření ochrany před bleskem na většině venkovních venkovních vedení jsou neúplná, takže drobné rušení přepětím se stává opakujícím se problémem. Výrobek lze pohodlně namontovat bez velkých stavebních strojů.
Shromáždili jsme spoustu zpětné vazby z terénních operací. V jeho relativně malých keramických boudách se po dlouhodobé-službě postupně hromadí prach. Za suchého počasí může povrchová nečistota způsobit mírný pokles izolačního výkonu. Základní čištění každých několik let pomáhá udržovat stabilní pracovní podmínky.
2.2 Typ stanice
Silné-svodiče jsou navrženy k ochraně vnitřních zařízení v rozvodnách a elektrárnách. Silnější keramické pláště a zesílené vnitřní kovové armatury umožňují, aby výrobek vydržel vysoké impulsní proudy při poruchách sítě. Nabízí spolehlivou ochranu pro hlavní transformátory, rozvaděče a systémy přípojnic při dlouhodobém-provozu při plném{4}}zátěži.
Zesílená konstrukce vede k vyšší celkové hmotnosti. Instalační týmy musí zajistit pevné upevnění a správné uzemnění. Nepřetržité vibrace pravděpodobně povolí svorky, pokud instalace není správně zajištěna.
2.3 Typ čáry
Svodiče liniového{0}}typu se montují přímo na nadzemní vodiče. Zpomalují postupné zhoršování izolace způsobené častou činností blesků a snižují možnost neplánovaných výpadků vedení. Jsou široce rozmístěny v otevřených zemědělských oblastech a horských oblastech, kde přirozené stínění před bleskem není dostatečné.
Klíčový bod, který je třeba poznamenat: jakákoli prasklina na vnějším keramickém plášti způsobená vnější silou rychle poruší vnitřní těsnění, což výrazně zkrátí životnost celého produktu.
2.4 Vlastní speciální typ
Standardní modely nejsou vhodné pro náročné extrémní provozní podmínky. Strukturu přístřešku, povrchovou vzdálenost a antikorozní-ošetření kovových součástí upravujeme podle skutečných výsledků průzkumu lokality. Přizpůsobené produkty platí pro-větrné elektrárny ve vysokých nadmořských výškách se silným ultrafialovým zářením, pobřežní rozvodny trpící neustálou solnou mlhou a výrobní závody plné suspendovaného vodivého prachu.
Vlastní designy s prodlouženými přístřešky poskytují mnohem lepší odolnost proti znečištění. Jednou nevýhodou jsou upravené vnější rozměry, které způsobují mírný nárůst celkové velikosti a objemu přepravy.
Struktura produktu
3.1 Keramický vnější kryt
Jednodílná slinutá vnější skořepina je vyrobena z-elektrokeramiky s vysokou hustotou a obsahuje-vícevrstvé přístřešky na deštníky. Tato struktura zvyšuje povrchovou povrchovou povrchovou vzdálenost a výrazně snižuje riziko přeskočení znečištění v prašném, vlhkém nebo solném-prostředí.
Používáme silnější keramické stěny, abychom minimalizovali rozbití při dlouhé zámořské přepravě. Praktickým kompromisem-toto provedení je ve srovnání s tenčími keramickými pouzdry mírná hmotnost a náklady na materiál.
3.2 Pružné absorpční jádro oxidu zinečnatého
Vnitřní jádro přepěťové ochrany je sestaveno z přesných disků z oxidu zinku. Množství stohování upravujeme tak, aby odpovídalo různým úrovním napětí projektu. Tyto kotouče automaticky přepínají mezi izolačním a vodivým stavem, aby se přizpůsobily změnám síťového napětí během provozu.
Jednotka nevyžaduje žádné běžné ladění ani údržbu. Důležité je, že terénní personál nesmí otevírat zapečetěný kryt. Neoprávněná demontáž zničí vnitřní těsnění a zruší záruku na produkt.
3.3 Těsnící součásti a kovové armatury
Dvojité kompozitní pryžové těsnění utěsňuje oba konce keramického pláště a účinně udržuje vlhkost a jemný prach mimo vnitřní strukturu jádra.

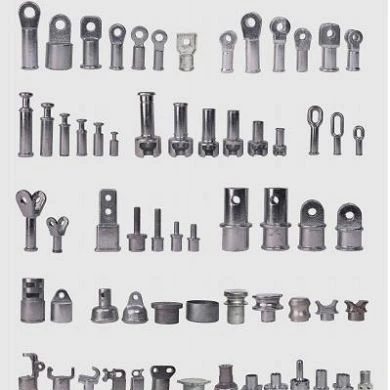

K dispozici jsou dvě možnosti hardwaru: žárově-pozinkovaná ocel a nerezová ocel 304. Pozinkované tvarovky jsou ekonomické pro běžné vnitrozemské prostředí. Pobřežní lokality však vyžadují hardware z nerezové oceli, protože běžné pozinkované příslušenství pod přetrvávající solnou mlhou rychle koroduje a časem oslabuje spolehlivost uzemnění.
Silné stránky a omezení produktu
Slinutá keramika si po letech venkovního provozu zachovává stálou dielektrickou pevnost. Polymerové skořepiny běžně trpí popraskáním a stárnutím po 6–8 letech vystavení UV záření, zatímco keramika téměř neztrácí izolační vlastnosti, což šetří náklady na opakovanou výměnu zařízení.
Monolitická konstrukce odolává vibracím větru a mírným vnějším vlivům. Díky úplnému utěsnění jsou zbytečné složité generální opravy; jsou zapotřebí pouze pravidelné vizuální hlídky, což operačním týmům ulehčuje pracovní zátěž.
Je třeba poznamenat, že výkon pomalu klesá v silně znečištěných pobřežních a průmyslových zónách. Životnost v takových drsných podmínkách bude kratší než v běžném vnitrozemském prostředí.
Rozsah aplikace
Řada elektrokeramických svodičů přepětí pokrývá stupně napětí od 3 kV do 220 kV. Vhodné scénáře zahrnují městské a venkovské rozvodné sítě, střední a velké rozvodny, dálkové{3}}přenosové okruhy, -vysoko{5}}napěťové energetické systémy v továrnách, trakční železniční vedení, posilovací stanice pro větrné a solární projekty, stejně jako chemické továrny a těžební lokality s velkým znečištěním.
Elektrický výkon a tipy k instalaci
Elektrokeramická přepěťová ochrana se přizpůsobuje jak 50Hz, tak 60Hz síťovým frekvencím, takže je kompatibilní s většinou běžných energetických standardů používaných v zámořských projektech. Vertikální instalace je vždy naším preferovaným řešením pro stabilní dlouhodobý-provoz.
Když-prostorová omezení na místě umožňují pouze horizontální montáž, musíme odpovídajícím způsobem upravit rozvržení vnitřního vrstvení disků z oxidu zinečnatého. Toto strukturální přizpůsobení nevyhnutelně způsobí malé odchylky v přesnosti výboje, což je omezení, které je třeba zohlednit v celkovém návrhu projektu.
Elektrokeramický svodič přepětí prochází úplným ověřením návrhu a továrním testováním v souladu s řadou IEC 60099 a specifikacemi GB/T 11032, plně splňující požadavky na technickou kvalifikaci pro mezinárodní nabídkové a exportní projekty.
Kontrola a přizpůsobení surovin
Klíčové suroviny včetně keramických polotovarů, kotoučů z oxidu zinečnatého, těsnicí pryže a kovového hardwaru procházejí před hromadnou výrobou přísným vstupním testováním. Rozměry přístřešku, povrchovou dráhu a vybavení upravujeme podle úrovně znečištění na místě a geografických podmínek.
Pro speciální projekty je k dispozici nestandardní přizpůsobení, které zahrnuje výšku pláště, rozteč montážních otvorů, strukturu svorek a vylepšenou antikorozní-úpravu. Dodáváme kompletní montážní sady a formální rozměrové výkresy pro potvrzení klienta před výrobou.
Postupy kontroly kvality
Kontrola probíhá v každé fázi výroby. Každá šarže keramických materiálů je testována na hustotu a konzistenci slinování. Každý disk z oxidu zinečnatého prochází samostatným tříděním, aby se vyloučily vadné jednotky s abnormálním svodovým proudem.

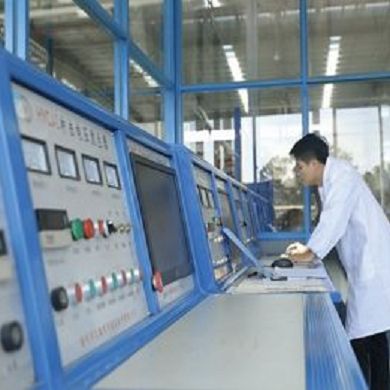

Kontrola náhodného odběru vzorků se provádí na polotovarech-sestav. Hotové svodiče procházejí zkouškou svodového proudu, zkouškou zbytkového napětí bleskem a zkouškou stárnutí izolace. Vybrané šarže dokončují testy vlhkého tepelného cyklu pro ověření spolehlivosti těsnění. Pro předložení nabídky a celní odbavení lze poskytnout úplné zkušební protokoly.
Normy a technická podpora
Produkty splňují příslušné mezinárodní normy IEC a domácí specifikace GB/T. Nabízíme cílené poradenství při výběru modelu podle skutečných podmínek na webu, abychom se vyhnuli nadměrné{1}}specifikaci nebo neodpovídajícímu výběru produktů.
K dispozici jsou instalační příručky, provozní dokumenty a zjednodušené kontrolní seznamy údržby. Vzdálená diagnostika závad a nepřetržité dodávky náhradních dílů jsou dostupné pro zahraniční partnery.
Zásilka, platební podmínky a závazek kvality
Lze uspořádat vzorky pro laboratorní testování a malé{0}}polní testy. Zákazníci, kteří zadávají hromadné objednávky, si mohou vyjednat částečnou náhradu poplatků za vzorky. Každá jednotka je obalena pěnou odolnou proti nárazům- a zabalena v fumigovaných dřevěných bednách s vysoušecími látkami, aby se zabránilo poškození vlhkostí během námořní přepravy.
Dostupné platební metody zahrnují T/T a neodvolatelný akreditiv. S dlouhodobými-kupujícími ve spolupráci lze projednat flexibilní podmínky.
Všechny záznamy o výrobě jsou uchovávány pro dohledatelnost. V rámci záruky poskytujeme bezplatné výměny a technické pokyny pro vady způsobené továrnou{1}}
